Las boquillas nebulizadoras son una parte integral de los sistemas de nebulización utilizados para la refrigeración de exteriores, el control de la humedad en invernaderos, las aplicaciones industriales y mucho más. Pero, ¿cómo convierte exactamente una diminuta boquilla de nebulización un chorro de agua en una fina niebla refrescante?
Cómo funcionan las boquillas nebulizadoras es una pregunta habitual para quienes desean configurar o comprender mejor un equipo de nebulización. En esta guía completa, vamos a desglosar el funcionamiento interno de boquillas nebulizadorasLos diferentes tipos disponibles y lo que hay que tener en cuenta a la hora de seleccionar las boquillas para su sistema.
¿Qué es una boquilla nebulizadora?

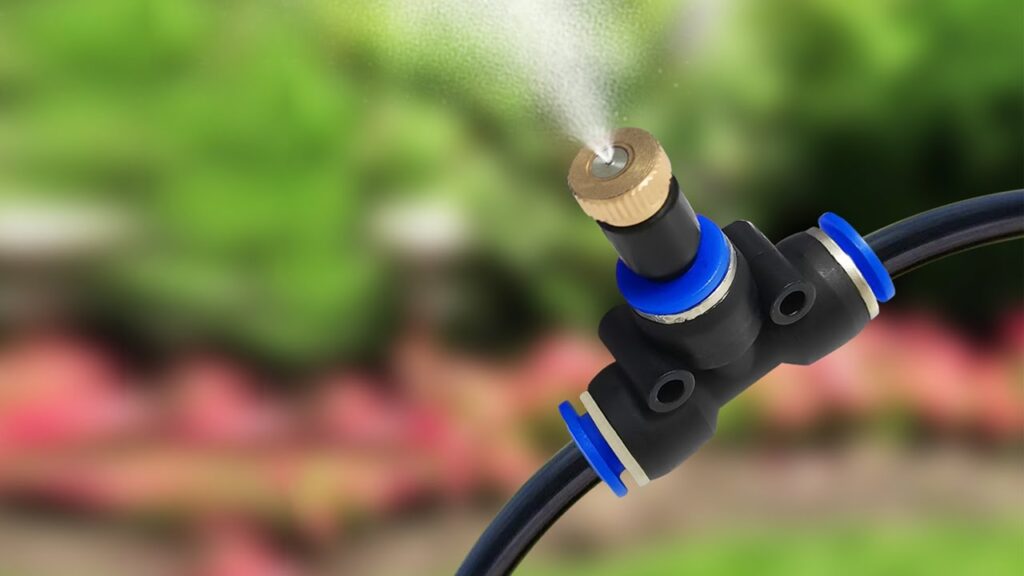

Una boquilla nebulizadora es un pequeño dispositivo que toma agua a presión y la convierte en una pulverización de gotas de agua superfinas que se evaporan rápidamente. Esta rápida evaporación tiene un fuerte efecto refrigerante, lo que permite a los sistemas de nebulización reducir la temperatura del aire ambiente.
La clave del funcionamiento de una boquilla nebulizadora es un componente interno denominado orificio-un diminuto orificio por el que pasa el agua a presión. El orificio constriñe el flujo de agua y lo acelera a altas velocidades, consiguiendo la ruptura del chorro en minúsculas gotitas.
¿Qué tamaño tienen las gotas de un sistema de nebulización?
Las boquillas de nebulización producen gotas de agua cuyo tamaño oscila entre 5 y 50 micras. Como referencia, el cabello humano medio tiene unas 100 micras de grosor. Estas minúsculas gotas garantizan una rápida evaporación, por lo que se absorbe más energía calorífica del aire.
El pequeño tamaño de las gotas también hace que la niebla penetre y permanezca en las superficies en lugar de humedecerlas. Esto permite que las corrientes de aire extiendan el efecto refrigerante a una zona más amplia.
¿Cómo funcionan las boquillas nebulizadoras?
La creación de gotas de agua diminutas y uniformes a partir de un chorro a presión requiere ingeniería de precisión. Veamos los dos métodos principales que utilizan los fabricantes de boquillas de nebulización:
Choque
Las boquillas de nebulización por impacto funcionan disparando el agua a presión directamente contra una pequeña clavija o superficie dentro de la boquilla. Este impacto a altas velocidades hace que el chorro se rompa en diminutas gotitas.
- El pasador obstruye y desvía el flujo a la vez que actúa como blanco de impacto.
- Los fabricantes pueden utilizar agujas redondeadas, puntiagudas o con formas especiales para optimizar el tamaño de las gotas.
- Algunos pernos de boquilla de impacto son ajustables para permitir personalizar el efecto.
Movimiento ciclónico o en espiral
Otra técnica habitual consiste en forzar el agua a presión en una espiral agresiva dentro de la cámara de la tobera. Este movimiento giratorio somete al chorro a fuertes fuerzas de cizallamiento y efectos centrífugos que lo rompen en pequeñas gotas.
- El giro se induce mediante entradas tangenciales de agua o canales helicoidales en el interior de la tobera.
- El efecto centrífugo lanza las gotas hacia las paredes de la tobera.
- La forma y las dimensiones de la cámara de turbulencia están diseñadas para una velocidad de giro y un patrón de flujo óptimos.
Tanto las técnicas de impacto como las ciclónicas requieren boquillas de alta presión construidas con materiales de calidad, como el acero inoxidable, para soportar las fuerzas internas que intervienen.
Componentes clave de la boquilla nebulizadora
Aunque la construcción exacta varía según los modelos de boquillas, algunos componentes estándar son comunes a la mayoría de los tipos de boquillas nebulizadoras:
- Orificio: Pequeño orificio por el que fluye el agua a presión. El orificio puede llevar un inserto de joya para mayor durabilidad.
- Cuerpo: Alberga canales y piezas internas. A menudo de latón o acero inoxidable.
- Cap: Asegura los componentes internos de la boquilla y se conecta a los accesorios de fontanería.
- Giratorio: Permite ajustar la dirección del chorro sin retorcer las tuberías.
- Filtro/Colador: Protege el orificio de obstrucciones y residuos.
- Presión nominal: Adecuar el valor nominal a la presión de funcionamiento del sistema.
Tipos de boquillas nebulizadoras
Ahora que ya conocemos su funcionamiento interno, vamos a examinar algunas de las variedades más comunes de boquillas nebulizadoras y sus características distintivas:
Estilos de patrones
- Boquillas de cono lleno: Patrón de pulverización amplio, en forma de cono, excelente para la eficacia de refrigeración en un área más amplia.
- Boquillas de cono hueco: Patrón de nebulización en forma de donut con una mayor concentración hacia el perímetro exterior. Concentra el efecto refrescante dentro del anillo.
- Boquillas de pulverización planas: Patrón de pulverización rectangular que permite un control direccional preciso. La anchura puede abarcar áreas más grandes.
Variantes de construcción
- Boquillas nebulizadoras de plástico: Bajo coste, pero adecuado sólo para sistemas de baja presión. Los plásticos de mayor calidad ofrecen una buena resistencia a la corrosión.
- Boquillas de acero inoxidable: Construcción extremadamente duradera capaz de soportar altas presiones. Resiste la corrosión.
- Boquillas nebulizadoras de latón: Proporciona una excelente durabilidad y resistencia a la corrosión. Las combinaciones de latón y acero inoxidable optimizan el coste.
- Boquillas de cerámica: Se utiliza en algunos sistemas especiales de ultra alta presión. Resiste la abrasión y la corrosión, pero es frágil si se manipula mal.
Cómo dimensionar las boquillas del sistema de nebulización
La elección del tamaño adecuado de la boquilla de nebulización es fundamental para equilibrar la generación óptima de gotas diminutas con caudales y áreas de cobertura adecuados.
Veamos algunos factores clave:
Presión del agua
Una mayor presión del agua del sistema de nebulización permite tamaños de orificio de boquilla más pequeños. ¿Por qué? La mayor presión proporciona la fuerza necesaria para impulsar el agua a través de pequeñas aberturas, produciendo gotas más finas a la salida.
Sin embargo, una presión excesiva puede provocar golpes de ariete y sobrecargar los equipos. La mayoría de los sistemas de nebulización funcionan entre 250 y 1000 PSI. Adapte la presión de la boquilla en consecuencia.
Caudal
Aunque las gotas más finas procedentes de orificios más pequeños mejoran la eficacia de la refrigeración evaporativa, sigue siendo necesario un caudal de agua total suficiente para admitir el número de boquillas necesario.
Los fabricantes de boquillas nebulizadoras proporcionan especificaciones de caudal que corresponden a varios tamaños de orificio y presiones de funcionamiento. Seleccionar el caudal adecuado para cada boquilla en función de las necesidades de espacio ayuda a dimensionar correctamente el sistema.
Ángulo de pulverización/Patrón
El ángulo de cobertura de las boquillas de nebulización se amplía a medida que aumentan el tamaño del orificio y las presiones de funcionamiento. Los ángulos más amplios requieren menos boquillas para nebulizar un área determinada.
Compare los patrones de pulverización y las dimensiones de las boquillas con el diseño de su aplicación. Tenga en cuenta los ángulos al determinar el espaciado de las boquillas en líneas o cuadrículas.
¿Qué distancia debe haber entre las boquillas nebulizadoras?
La colocación de las boquillas de nebulización suele basarse en la adaptación de los patrones de pulverización para garantizar una cobertura completa y uniforme en toda la zona prevista.
Como regla general:
- Boquillas de cono lleno: Espacio a una distancia igual al diámetro del pulverizador
- Boquillas de cono hueco: Espacio de 50% a 75% de diámetro de pulverización
Sin embargo, hay otras consideraciones que pueden influir en la colocación de las boquillas en el mundo real:
- Humedad y aridez climáticas
- Corrientes de aire y flujo del viento
- Necesidad de zonas secas intercaladas
- Obstrucciones que bloquean las vías de pulverización
- Preferencias estéticas
Se necesita experiencia para ajustar perfectamente las posiciones de las boquillas; no dude en modificar el espaciado una vez que el sistema esté en funcionamiento para personalizar el rendimiento.
¿Todos los sistemas de nebulización utilizan las mismas boquillas?
Dada la estandarización de los componentes de fontanería, los sistemas de nebulización suelen emplear boquillas comunes intercambiables que utilizan accesorios de rosca de tubería típicos. Sin embargo, algunas aplicaciones utilizan boquillas especializadas:
- Patrones de pulverización personalizados: Formas de pulverización únicas optimizadas para zonas irregulares.
- Diseños resistentes a los zuecos: Evite que pequeños residuos, depósitos minerales y acumulaciones impidan el funcionamiento continuo.
- Modelos de alta eficiencia: Diseñado mediante dinámica de fluidos computacional para la máxima eficacia en la generación de gotas finas.
- Orificios codificados por colores: Permiten una rápida identificación visual del tamaño del orificio.
- Construcción drenable: Autodrenante incorporado válvula antirretorno evita el goteo cuando el sistema se apaga.
Antes de instalar boquillas de repuesto, confirme siempre la compatibilidad total con el hardware y las características de diseño de su sistema.
¿Listo para aprovechar el poder de la nebulización?
Comprender exactamente cómo las boquillas nebulizadoras emplean la física de precisión para convertir el agua en un poder de refrigeración eficaz y relajante es fascinante.
Lo hemos tratado todo, desde la generación de gotas ciclónicas de última generación hasta las tácticas de espaciado y dimensionamiento del mundo real.
Ahora queda lo más emocionante: poner en práctica todos estos conocimientos para diseñar e implantar su propia obra maestra de sistema de nebulización específica para su aplicación.
¿Necesita alguna otra orientación sobre boquillas durante su proyecto? Escríbenos en la sección de comentarios.
